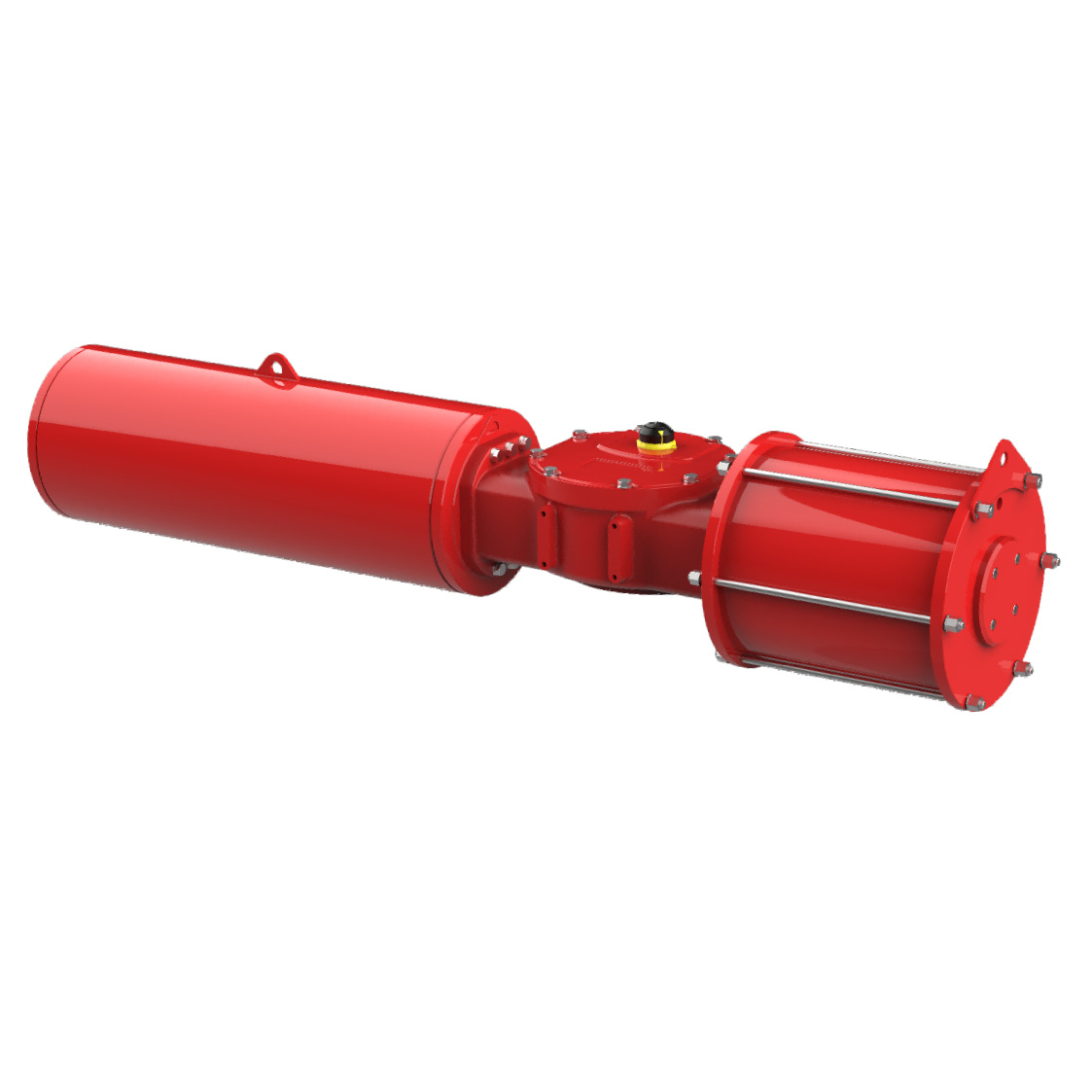

Heavy Duty Scotch Yoke -aktuator, er en slags pneumatisk aktuator med vinkelstrøkstempel, pneumatisk aktuatordesign er delikat og kompakt, solid og holdbar, egnet for kuleventiler, sommerfuglventiler, pluggventiler og andre ventiler som er gjeldende for 90 ° vinkelen på bryteren eller reguleringskontrollen.
1.produkt introduksjon
Scotch Yoke -aktuatorer automatiserer først og fremst ventiloperasjoner. De konverterer lineær bevegelse til rotasjonsbevegelse effektivt. Den grunnleggende Scotch -åk -mekanismen består av en skyveblokk som beveger seg innenfor et fast åk. Dette samspillet mellom glideblokken og åket er avgjørende for aktuatorens operasjon. Når stempelet beveger seg, skyver det skyveblokken langs åket, og skaper en rotasjonsbevegelse. Denne designen gir mulighet for jevn og kontrollert aktivering.
2. Produktparameter (spesifikasjon)
Modell: JHD -serie
Spring end output dreiemoment: 424n.m - 81421n.m
Struktur: Scotch Yoke
Påføring: kuleventil, sommerfuglventil, pluggventil og andre ventiler
Luftforsyningstrykk: 3 - 8 bar
Sylindermateriale: karbonstål
Senterkroppsmateriale: duktilt jern eller karbonstål
Luftkildekontroll: Gjennom filtrert trykkluft, ikke trenger smørolje, må oljen passe til NBR under smurt tilstand.
Gjeldende omgivelsestemperatur:
Standard -20 ℃ ~ 80 ℃
Lav temperatur -40 ℃ ~ 80 ℃
Høy temperatur -15 ℃ ~ 150 ℃
Flensstandard: ISO 5211
Roter hjerneslag: 90 ° (+/- 5 °)
Levetid: I følge EN 15714-3
3.produktfunksjoner
Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410YS har de kjennetegnene nedenfor:
● Struktur: Heavy Duty Scotch Yoke Spring Return Type.
● Lav friksjon, lang levetid i henhold til EN 15714-3.
● Påført på vinkelstrøkventiler, kuleventiler, sommerfuglventiler, pluggventiler og andre ventiler.
● Monteringsflens i samsvar med ISO 5211.
● Duktilt jern eller karbonståloverflatebelegg av høy kvalitet ved å male.
● Certificate oppnådd: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certificate.
● High-end produkter, utmerket kvalitet, komplett sertifiseringssystem.
● Alle produktene på fabrikken gjennomgår en streng testing, hver enkelt er merket med sporingskode for rask identifikasjon og komplett sporingstjeneste.
● Funksjonell modulær: pneumatisk modulær, fjærmodulær, boligkjøremodulær og etc., alle moduler kan settes sammen og erstattes med hverandre; Gjør produktet mer stabilt i ytelse og enklere å vedlikeholde.

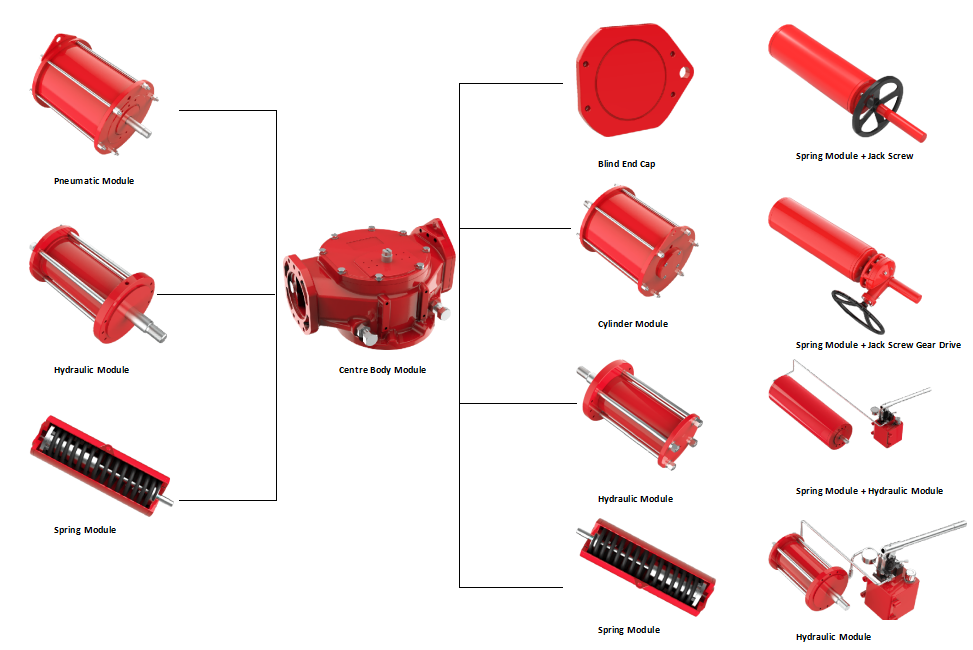

4. Modulealternativ
FAQ
Spørsmål: Er du produsent eller et handelsselskap?
A: Vi er en produsent som har spesialisert seg på pneumatiske aktuatorer og giroperatører i mer enn 20 år, i Taizhou, Zhejiang -provinsen, Kina.
Spørsmål: Hvis jeg er interessert i din tunge skotskok -aktuator, når kan jeg motta tilbudet ditt?
A: Alle henvendelsene dine blir besvart innen 24 timer.
Spørsmål: Kan du produsere i henhold til kundens egne tekniske tegninger?
A: Ja, vi tilbyr personlig tilpasningstjeneste.
